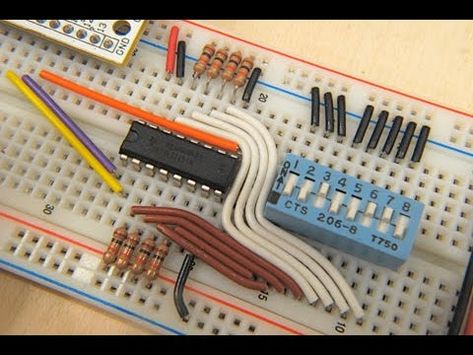

Breadboard Deney Bordu Nedir? Nasıl Kullanılır?
Breadboard Deney Bordu Nedir?
Breadboard yani Deney Bordu; elektronik devreleri denerken veya elektronik devreler ile deney yaparken devre elemanlarını lehimlemeden birbirine temas ettirerek devrenin çalışmasını sağlayan delikli bir platformdur.
Elektronik devre elemanlarını pek çok deneyde tekrar tekrar lehim yapmadan kullanmamıza olanak tanırlar.
Breadboard Deney Bordu Nasıl Kullanılır?
Deney bordunda birbiriyle bağlantılı 5'er delikli gruplar bulunmaktadır. Her 5'li delik birbiriyle bağlantılıdır, diğer gruplardaki deliklerle bağlantılı değildir.
Deney borduna elektronik devre elemanının bağlantı ucunun tam olarak girdiğinden emin olmamız gerekir.
Deney borduna çok ince veya çok kalın iletken tel veya elektronik devre elemanı takılmamalıdır.
Entegreleri deney bordunun ortasındaki boşluğun iki yanındaki deliklere takınız.
Devre elemanlarının deney borduna takılırken uzun bacaklarının birbirine değmesini engelleyiniz.
Deney bordunun kenarlarındaki yatay 5'li gruplar gerilim uygulamak için kullanılmaktadır. Bu gruptaki delikleri + ve - gerilim bağlantı uçları olarak kullanınız.
