3 Fazlı Asenkron Motorun Kesik ve Sürekli Çalıştırılması Kumanda ve Güç Devresi, Devrenin Çalışması

Devrenin Çalışması:

3 fazlı asenkron motorun hem kesik hem de sürekli olarak çalıştığı devredir.

Kumanda devresinde sürekli çalışma için start butonu kullanılır.

Kesik çalışma için hem açık hem de kapalı konumu bulunan 4 uçlu (3 uçlu da olabilir) jog butonu (iki konumlu buton) kullanılmıştır.

Devrenin enerjisini kesmek için bir tane de stop butonu kullanılmıştır.

Stop butonu, kesik çalışma (jog) butonunun kapalı konumu ve start butonu birbirine seri bağlanmıştır.

Start butonuna bastığımızda açık olan kontağı kapanır ve kontaktör çalışır.

Start butonuna paralel bağlı kontaktörün açık kontağı kapanır ve start butonunu kısa devre eder. Buna mühürleme denir. Böylece start butonuna basıldığında sürekli çalışma sağlanır.

Jog butonuna basıldığında kesik çalışma sağlanır. Kesik çalışma (jog) butonuna elimiz basılı olduğu sürece kontaktör çalışır. Güç devresinde kontaktörün açık olan kontakları kapanır ve asenkron motorun enerjilenerek çalışması sağlanır. Elimizi kesik çalışma (jog) butonundan çektiğimizde kontaktörün enerjisi kesileceği için kapanmış olan kontaklar açılır ve motorun enerjisi kesileceği için motor durur. Sürekli çalışmada asenkron motoru durdurmak için stop butonuna bastığımızda kontaktörün enerjisi kesilir ve kontakları açılırak motorun enerjisini keser, motor durur.

Bu devrenin sakıncası elimizi kesik çalışma (jog) butonundan hızlıca çekersek kontaktör mühürleme kontağı açılamaz ve motor kesik çalışma yerine sürekli çalışmaya devam eder.

Bu sakıncanın ortadan kalkması için yardımcı röleli (kontaktörlü) kesik ve sürekli çalışma devresi kullanılır.

6 Kasım 2017 Pazartesi

3 Fazlı Asenkron Motorun Elektriksel Kilitlemeli Devir Yönünü Değiştirme Kumanda ve Güç Devresi, Devrenin Çalışması

Devrenin Çalışması:

3 fazlı asenkron motorun ileri ve geri devir yönünün değitirildiği devredir.

Devrede ileri yön ve geri yön için bir tane olmak üzere iki tane start butonu vardır. Motoru durdurmak için bir tane stop butonu vardır.

İleri start butonunun önünde geri kontaktörünün kapalı kontağı, geri start butonunun önünde ileri kontaktörünün kapalı kontağı bulunur. Buna elektriksel kilitleme denir.

Böylece motor ileri yönde dönerken geri start butonuna basıldığında önündeki ileri kapalı kontağı açılmış olacağı için olası bir kısa devre önlenmiş olur. Aynı durum motor geri yönde dönerken ileri start butonuna basıldığında önündeki geri kapalı kontağı açılmış olacağı için olası bir kısa devre önlenmiş olur.

Elektriksel kilitleme yapılmamış olsa ileri yön çalışırken geri yön start butonuna basıldığında üç fazdan iki tanesi kısa devre olur ve sigortaların atmasına neden olur.

Güç devresinde devir yönü değişikliği için ileri yön kontaktörüne fazlar bağlandıktan sonra geri yön kontaktörüne bağlanırken fazlardan biri sabit tutulup diğer ikisi yer değiştirilir.

Asenkron motor bir yönde dönerken diğer yöne döndürmek istersek elektriksel kilitlemenin açılması için önce stop butonuna sonra start butonuna basmak gerekir.


3 Fazlı Asenkron Motorun Bir Yönde Sürekli Çalıştırılması Kumanda ve Güç Devresi, Devrenin Çalışması

Devrenin Çalışması:

3 fazlı asenkron motorun start butonuna bastığımızda sürekli olarak çalıştığı, elimizi start butonundan çektiğimizde çalışmaya devam ettiği devredir.

Kumanda devresinde kullanılan start butonu yaylıdır.

Start butonuna bastığımızda açık olan kontağı kapanır, elimizi çektiğimizde kontakları tekrar açılır.

Start butonundan elimizi çektiğimizde sürekli çalışma olması için mühürleme yapılır. Start butonuna basıldığında kontaktör çalışır.

Start butonuna paralel bağlı kontaktörün açık kontağı kapanır ve start butonunu kısa devre eder. Buna mühürleme denir.

Start butonundan elimizi çeksek bile kontaktörün kapanan açık kontağı üzerinden akım geçişi devam eder.

Güç devresinde kontaktörün açık olan kontakları kapanır ve asenkron motorun enerjilenerek çalışması sağlanır.

Asenkron motoru durdurmak için stop butonuna bastığımızda kontaktörün enerjisi kesilir ve kontakları açılarak motorun enerjisini keser, motor durur.

3 Fazlı Asenkron Motorun Bir Yönde Kesik Çalıştırılması Kumanda ve Güç Devresi, Devrenin Çalışması

Devrenin Çalışması:

3 fazlı asenkron motorun start butonuna bastığımızda çalıştığı, elimizi start butonundan çektiğimizde durduğu devreye kesik çalıştırma devresi denir.

Kumanda devresinde kullanılan start butonu yaylıdır.

Start butonuna bastığımızda açık olan kontağı kapanır, elimizi çektiğimizde kontakları tekrar açılır.

Start butonuna basıldığında kontaktör çalışır.

Güç devresinde kontaktörün açık olan kontakları kapanır ve asenkron motorun enerjilenerek çalışması sağlanır.

Elimizi start butonundan çektiğimizde kontaktörün enerjisi kesilir ve kontakları açılırak motorun enerjisini keser ve motor durur.


Asenkron Motor Kumanda Devre Elemanlarının Sembolleri Nelerdir?

Asenkron motor kumanda ve güç devrelerinde çeşitli normlarda semboller kullanılmaktadır. Bu normlar makina üreticisi ülkelerin oluşturduğu veya benimsediği sembollerdir.

En çok kullanılan  TSE (Türk), Amerikan, Alman ve Rus sembolleri aşağıda verilmiştir.

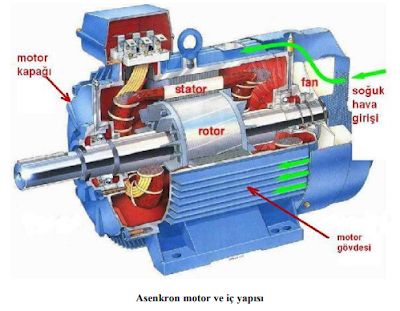

Asenkron Motorun Tanımı ve Çalışma Prensibi Nasıldır? Yapısı ve Parçaları Nelerdir?

Asenkron Motorun Tanımı:

Statordaki sargılarına uygulanan alternatif akım ile oluşan döner manyetik alan sonucu rotoru dönen elektrik motorlarıdır. Rotorun dönüş devir sayısı döner manyetik alan devir sayısından az olduğu için asenkron (senkron olmayan) motorlar denilir.

Çalışma Prensibi:

İdükleme prensibine göre çalışırlar. Statorda oluşan manyetik alan rotorda elektrik akımı indüklenmesini (oluşmasını) sağlar. Bunun sonucunda statorda oluşan döner manyetik alan rotorda oluşan manyetik alan ile itme-çekme yaparak rotorun dönmesini sağlar.

Asenkron Motorun Parçaları:

1. Stator:

Alternatif gerilimle çalışan motorlarda döner manyetik alan oluşturmak için sargıların bulunduğu kısımdır. Stator, 0,35–0,8 mm‟lik silisyum katkılı birer tarafları yalıtılmış ve iç yüzeyine oluklar açılmış sacların pres edilerek paketlenmesiyle elde edilir.

2. Rotor:

Alternatif gerilimle çalışan motorlarda statorun meydana getirdiği döner manyetik alanın içinde dönen ve mekanik enerjinin alındığı kısımdır. İki şekilde üretilirler.

a- Sincap Kafesine Benzeyen Kısa Devre Çubuklu Rotor Rotorun dış yüzeyine açılmış oluklara alüminyum veya bakır çubuklar yerleştirilerek çubukların her iki tarafı kısa devre edilir. Ayrıca soğutucu görevi için her iki tarafa kanatçıklar konmuştur.

b- Sargılı (Bilezikli) Rotor: Rotor dış yüzeyine açılan oluklara 1200 faz farklı üç fazlı alternatif akım sargısı yerleştirilen rotorlardır. Sargı uçları, yıldız ve üçgen bağlandıktan sonra üç uç rotor mili üzerinde bulunan milden yalıtılmış üç adet pirinç bronzdan yapılmış bileziklere bağlanır. Sargılara akım, bu bileziklere basan fırçalar ile sağlanır.

3. Gövde ve Kapaklar:

Dış etkilere karşı alüminyum, demir ya da demir alaşımından üretilir. Rotorun stator içinde merkezi olarak yataklanması görevini kapaklar yapar.

4. Yatak ve Rulmanlar:
Rotorun kolayca dönmesini sağlayan mekanik yapılı parçalardır. Küçük güçlü motorlarda pirinç vb. madenler kullanılarak yapılmış bilezik biçimli, yağlanmış yataklar (burç) kullanılır. Büyük güçlü motor yataklarında ise rulman kullanılır.

5. Soğutma Pervanesi:

0–20 kW güce sahip motorlarda hava ile soğutulur. Motorun dönen miline bağlanan plastik ya da metal pervane gövdenin sıcaklığını kolayca atmasını ve soğumayı sağlar.



6. Klemens Tablosu:

Statora yerleştirilen sargıların bağlantı uçları, klemens tablosuna çıkarılır. Üç fazlı motorların klemensinde altı adet bağlantı noktası vardır. Giriş uçları U-V-W, çıkış uçları X-Y-Z‟dır.

7. Motor Etiketi:

Motorların özelliklerini belirtmek amacıyla motorun üzerine alüminyum etiketler monte edilir.
